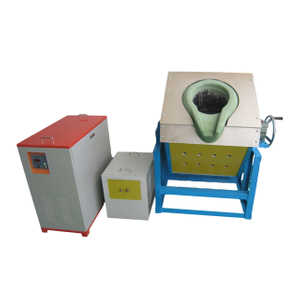

Các thành phần chính: (1) Nguồn điện tần số trung bình TXZ-15~TXZ-160 (2) Hộp tụ bù (3) Lò nấu chảy tip-down/lò nấu chảy cố định 2. Tần số dao động: 2-20KHZ 3. Thích hợp để nấu chảy từ 3kg đến 300kg
tính năng chính:,
1. Kim loại được làm nóng ngay lập tức qua thùng chứa nồi nấu kim loại và bắt đầu tan chảy, sau đó các quá trình như nấu chảy, tinh chế, tinh chế, đúc và đổ được thực hiện.
2. Các kim loại chính được nhắm đến là: bạch kim, vàng, bạc, đồng, thép, nhôm, tro vàng than hoạt tính, cát vàng, đồng điện phân, bột vàng và bạc, tro thiếc, xỉ thiếc, v.v.
3. Lượng kim loại nóng chảy trong một lần: 1g ~ 100kg, thời gian nóng chảy trong một lần: 5 phút ~ 30 phút, nhiệt độ lò tối đa là 1000-1600 độ
4. Nó phù hợp cho cả sản xuất tại nhà máy và xưởng gia đình nhỏ, đồng thời cũng thích hợp cho các thí nghiệm nấu chảy mẫu khối lượng nhỏ trong trường học/viện nghiên cứu;
5. Làm nóng nhanh: tốc độ làm nóng nhanh nhất, hiệu suất làm nóng đạt hơn 95% (tốc độ có thể điều chỉnh và kiểm soát)
6. Tiết kiệm năng lượng và bảo vệ môi trường: tiết kiệm điện và năng lượng, thay thế ngọn lửa oxyacetylene, lò luyện cốc, lò gas, lò dầu, tần số trung gian thyristor.
7. Dễ dàng lắp đặt: kết nối nguồn điện, cuộn dây cảm ứng và đường ống vào và ra đã sẵn sàng để sử dụng;kích thước nhỏ, trọng lượng nhẹ, rất thuận tiện khi sử dụng.
8. Dễ dàng sử dụng: Có thể học trong vài phút.Nó rất dễ để cài đặt.Chỉ cần kết nối nguồn điện, nước vào và ra là nó đã sẵn sàng hoạt động.Không cần cài đặt chuyên nghiệp.
9. Khởi động nhanh: hệ thống sưởi có thể được bắt đầu sau khi bật nước và điện, với khả năng nấu chảy không gián đoạn trong 24 giờ.
10. Máy an toàn và đáng tin cậy: Nó được trang bị quá điện áp, quá dòng, quá nhiệt, thiếu nước và bảo vệ chỉ báo cảnh báo khác, giúp cải thiện đáng kể khả năng sản xuất của thiết bị.
11. Nó có chức năng khuấy điện từ để làm cho vật liệu nóng chảy đồng đều hơn, có lợi cho việc loại bỏ cặn và giảm tạp chất, làm cho vật liệu nóng chảy hoặc vật đúc sáng hơn và không bị co ngót và xốp.
Cấu trúc thiết bị của lò nung tần số trung gian:
1 : Đơn vị thành phần cơ bản nhất trong nguồn điện tần số trung gian, hộp tụ điện và lò luyện kim. Tùy theo các yêu cầu ứng dụng khác nhau, nó cũng có thể bao gồm nhiệt kế hồng ngoại, bộ điều khiển nhiệt độ và các thiết bị khác;lò nấu chảy được chia thành ba loại: lò nấu chảy lật, lò nấu chảy phun và lò nấu chảy cố định. Lò luyện lật có thể được chia thành lò nung cơ học vận hành bằng tay, lò nung điện và lò nung thủy lực qua lò theo phương pháp lật đổ. 2 Thông thường, cáp đồng trục được sử dụng để kết nối nguồn điện tần số trung gian và hộp tụ điện, còn cáp làm mát bằng nước được sử dụng để kết nối hộp tụ điện và lò luyện kim.
Đặc điểm thiết bị:
1. Điều chỉnh chức năng và chuyển đổi tần số IGBT ở trạng thái rắn hoàn toàn, điều khiển kép cộng hưởng chuyển mạch mềm và công nghệ theo dõi tần số tự động là sự đảm bảo cho độ tin cậy cao;
2. Kích thước siêu nhỏ, tiết kiệm gấp 10 lần không gian sản xuất cho khách hàng;
3. Hiệu suất cao và tiết kiệm năng lượng, hệ số công suất cực cao và hiệu suất năng lượng trong phạm vi toàn bộ công suất;
4. Khả năng thích ứng theo dõi tự động tần số băng thông rộng 1 ~ 20KHZ, không cần gỡ lỗi tại chỗ;
5. Đầy tải, khả năng làm việc liên tục 24 giờ;
6. Chức năng lựa chọn điều khiển công suất đầu ra không đổi/điện áp đầu ra không đổi;
7. Hiển thị đầy đủ tần số, công suất, điện áp và dòng điện.
Ứng dụng chính:
Nguồn cung cấp tần số trung gian chủ yếu được sử dụng trong các tình huống sưởi ấm đòi hỏi sự thâm nhập nhiệt, chẳng hạn như:
(1) Gia nhiệt và rèn các bộ phận tiêu chuẩn
(2) Luyện kim các loại vật liệu kim loại
(3) Phối hợp làm nóng rôto động cơ
(4) Làm nóng và giãn nở đầu ống thép
(5) Sự xuyên qua khuôn
Cấu trúc 1: Nguồn điện tần số trung gian + hộp tụ bù + cuộn dây cảm ứng tần số trung gian
Cấu trúc này được sử dụng phổ biến nhất, chẳng hạn như lò rèn tần số trung bình,Lò nung tần số trung bìnhTất cả đều áp dụng cấu trúc này, thiết bị đơn giản, tổn thất thấp, hiệu quả công việc cao và chi phí sản xuất thấp.
Trong cấu trúc này, cuộn dây cảm ứng tương đối dài và thường được quấn bằng ống đồng dài 3-10 mét. Vì nguồn điện tần số trung gian được phát trực tiếp nên điện áp trên cuộn dây cảm ứng cao hơn và không bị cô lập với nguồn điện chính nên cuộn dây cảm ứng phải được cách điện tốt, không được tiếp xúc trực tiếp;
Trong cấu trúc này, cuộn cảm ứng được cách ly với nguồn điện chính nên cuộn cảm ứng có độ an toàn tốt và yêu cầu cách điện thấp, thậm chí ống đồng cũng có thể tiếp xúc trực tiếp.
Trong cấu trúc này, do chi phí sản xuất máy biến áp tần số trung gian tăng lên, giá thành thiết bị cao hơn và máy biến tần tần số trung gian có kích thước lớn hơn, điều này cũng làm tăng một lượng tổn thất năng lượng nhất định. Tần số càng thấp thì càng lớn biến áp tần số trung gian, chi phí càng cao và tổn thất càng lớn.
Đặc điểm của lò nung tần số trung bình:
(1) Lò nung tần số trung bình được sử dụng để nấu chảy và nung nóng thép, thép không gỉ, đồng, nhôm, vàng, bạc và các vật liệu kim loại khác;công suất nóng chảy dao động từ 3kg đến 300kg.
(2) Nóng chảy tần số trung bình có tác dụng khuấy điện từ tốt, có lợi cho nhiệt độ và cấu trúc đồng đều của kim loại nóng chảy, có lợi cho cặn và giảm tạp chất;
(3) Dải tần số rộng, từ 1KHZ đến 20KHZ.Cuộn dây cảm ứng và tụ bù phù hợp có thể được thiết kế toàn diện, có tính đến lượng nóng chảy, hiệu ứng khuấy điện từ, hiệu suất gia nhiệt, tiếng ồn trong quá trình vận hành và các yếu tố khác để xác định tần số đầu ra;
(4) So với tần số trung bình được điều khiển bằng silicon, nó tiết kiệm năng lượng hơn ít nhất 20%;
(5) Thiết bị này có kích thước nhỏ và trọng lượng nhẹ, khả năng nóng chảy của nó dao động từ vài kg đến hàng trăm kg.Nó có nhiều lựa chọn và phù hợp cho cả sản xuất tại nhà máy và luyện kim khối lượng nhỏ trong các trường học và viện nghiên cứu.
Thông số kỹ thuật lò luyện chính và công suất sưởi:
Công suất gia nhiệt của mỗi lò nấu chảy được liệt kê trong bảng sau.Khi lò nguội, thời gian nóng chảy của mỗi lò là 50--60 phút.Khi lò nóng, thời gian nóng chảy của mỗi lò là 20--30 phút.
Sự chỉ rõ | Thép, sắt | vàng, bạc, đồng, thiếc | Nhôm, hợp kim nhôm | Điện áp đầu vào | nguồn điện đầu vào |
Lò luyện TXZ-15 | 2kg | 10kg | 3kg | 380v | 15kw |
Lò luyện TXZ-25 | 4kg | 20kg | 6kg | 380v | 25kw |
Lò luyện TXZ-35 | 8kg | 40kg | 10kg | 380v | 35kw |
Lò luyện TXZ-45 | 12kg | 50kg | 20kg | 380v | 45kw |
Lò luyện TXZ-70 | 25kg | 100kg | 30kg | 380v | 70kw |
Lò luyện TXZ-90 | 40kg | 120kg | 40kg | 380v | 90kw |
Lò nấu chảy TXZ-110 | 50kg | 150kg | 50kg | 380v | 110kw |
Lò nấu chảy TXZ-160 | 70kg | 250kg | 100kg | 380v | 160kw |
Các thông số chính của việc cung cấp năng lượng lò nung tần số trung bình:
người mẫu | TXZ—15 | TXZ—25 | TXZ-35 | TXZ—45 | TXZ—70 | TXZ—90 | TXZ—110 | TXZ—160 |
nguồn điện đầu vào | 15KVA | 25KVA | 35KVA | 45KVA | 70KVA | 90KVA | 110KVA | 160KVA |
Sản lượng hiện tại | 3～22A | 5～45A | 10～70A | 15～95A | 20～130A | 25～170A | 30～200A | 30～250A |
Điện áp đầu ra | 70～520V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V |
Nguồn điện đầu vào | Ba pha 380V ±20% 50 hoặc 60HZ | |||||||
Tần số dao động đầu ra | 1KHZ ~ 20KHZ tùy thuộc vào yêu cầu gia nhiệt phôi của khách hàng | |||||||
thời gian tải | 100% 24 giờ làm việc liên tục | |||||||
Trọng lượng nguồn điện | 28kg | 30kg | 40kg | 50kg | 60kg | 80kg | 100kg | 122kg |
Khối lượng nguồn điện (rộng × cao × dài) CM | 27×45×46 | 27×45×52 | 35×55×65 | 50×88×75 | 50×88×75 | |||
Bộ yêu cầu nước làm mát hoàn chỉnh tần số trung bình | ≥0,2Mpa ≥6L/phút | ≥0,3Mpa ≥10L/phút | ≥0,3Mpa ≥20L/phút | ≥0,3Mpa ≥25L/phút | ||||
Yêu cầu nước làm mát cung cấp điện tần số trung bình | ≥0,2Mpa ≥3L/phút | ≥0,2Mpa ≥4L/phút | ≥0,2Mpa ≥6L/phút | ≥0,2Mpa ≥6L/phút | ||||
Đường thủy cung cấp điện | Một nơi bị nước xâm nhập; Một người hết nước | Một nơi bị nước xâm nhập; ba ra khỏi nước | ||||||
