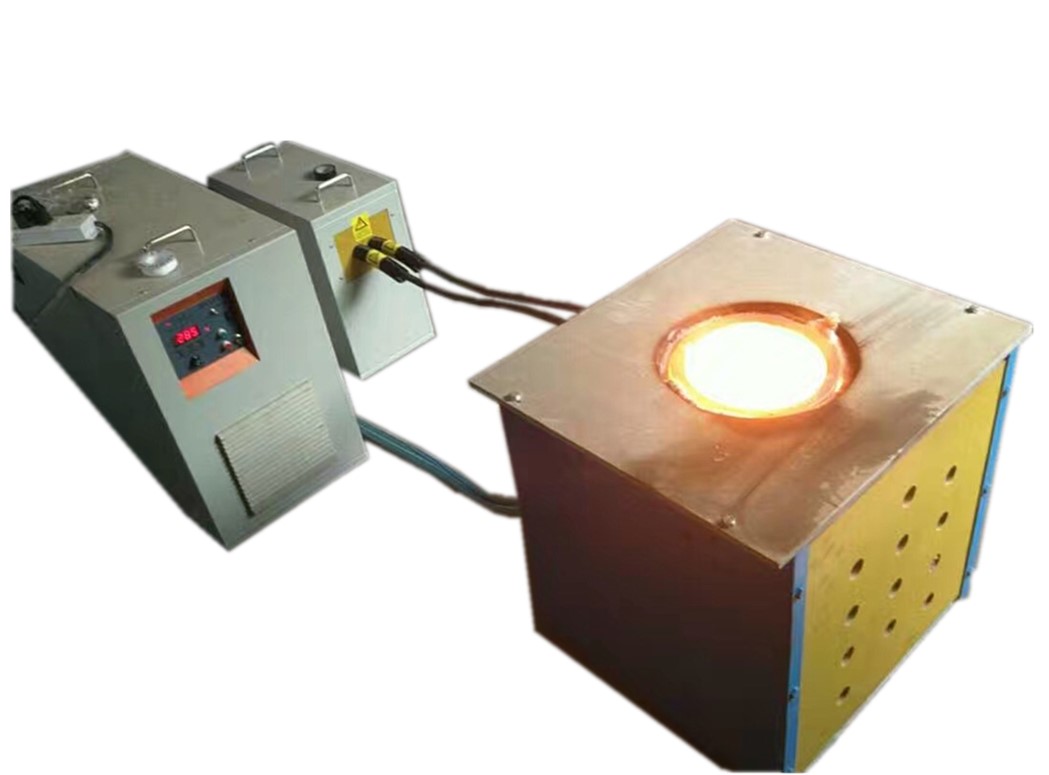

Lò luyện cố định
1. Các thành phần chính: (1) Bộ nguồn trung tần TXZ-15 ~ TXZ-160 (2) Hộp tụ bù (3) Lò cố định 2. Tần số dao động: 2-20KHZ 3. Thích hợp cho vật liệu kim loại màu 3kg đến 300kg và một lượng nhỏ Luyện kim các vật liệu phi kim loại
Nguyên lý nấu chảy: Bộ nguồn sử dụng công nghệ mô-đun chuyển đổi tần số IGBT của Siemens ở trạng thái hoàn toàn rắn và áp dụng nguyên lý đốt nóng dòng điện xoáy cảm ứng từ trường.Nó sử dụng dòng điện đi qua cuộn dây để tạo ra từ trường và làm nóng kim loại thông qua cảm ứng dòng điện xoáy do chính kim loại tạo ra.Kim loại được nung nóng ngay lập tức qua thùng chứa nồi nấu kim loại và bắt đầu tan chảy.Kim loại được nấu chảy thành chất lỏng, sau đó được nấu chảy, tinh chế, tinh chế, sau đó được đúc và đúc bằng nhiều khuôn khác nhau.So với lò than cốc, lò gas, lò dầu và lò điện trở thông thường, tốc độ nóng chảy nhanh hơn, tiêu thụ năng lượng thấp, bảo vệ môi trường và khối lượng nhỏ và dễ vận hành.
Đặc điểm của lò nung tần số trung bình:
(1) Lò nung tần số trung bình được sử dụng để nấu chảy thép, thép không gỉ, đồng, nhôm, vàng, bạc và các vật liệu khác.
(2) Nóng chảy tần số trung bình có tác dụng khuấy điện từ tốt, có lợi cho nhiệt độ và cấu trúc đồng đều của kim loại nóng chảy, có lợi cho cặn và giảm tạp chất;
(3) Dải tần số rộng, từ 1KHZ đến 20KHZ.Cuộn dây cảm ứng và tụ bù phù hợp có thể được thiết kế toàn diện, có tính đến thể tích nóng chảy, hiệu ứng khuấy điện từ, hiệu suất gia nhiệt, tiếng ồn trong quá trình vận hành và các yếu tố khác để xác định tần số đầu ra;
(4) So với tần số trung bình được điều khiển bằng silicon, nó tiết kiệm năng lượng hơn ít nhất 20%;
(5) Thiết bị này có kích thước nhỏ và trọng lượng nhẹ, khả năng nóng chảy của nó dao động từ vài kg đến hàng trăm kg.Nó có nhiều lựa chọn và phù hợp cho cả sản xuất tại nhà máy và luyện kim khối lượng nhỏ trong các trường học và viện nghiên cứu.
Thông số kỹ thuật lò luyện chính và công suất sưởi:
Công suất gia nhiệt của mỗi lò nấu chảy được liệt kê trong bảng sau.Khi lò nguội, thời gian nóng chảy của mỗi lò là 50--60 phút.Khi lò nóng, thời gian nóng chảy của mỗi lò là 20--30 phút.
Sự chỉ rõ | Thép, sắt | vàng, bạc, đồng, thiếc | Nhôm, hợp kim nhôm | Điện áp đầu vào | nguồn điện đầu vào |
Lò luyện TXZ-15 | 2kg | 10kg | 3kg | 380v | 15kw |
Lò luyện TXZ-25 | 4kg | 20kg | 6kg | 380v | 25kw |
Lò luyện TXZ-35 | 8kg | 40kg | 10kg | 380v | 35kw |
Lò luyện TXZ-45 | 12kg | 50kg | 20kg | 380v | 45kw |
Lò luyện TXZ-70 | 25kg | 100kg | 30kg | 380v | 70kw |
Lò luyện TXZ-90 | 40kg | 120kg | 40kg | 380v | 90kw |
Lò nấu chảy TXZ-110 | 50kg | 150kg | 50kg | 380v | 110kw |
Lò nấu chảy TXZ-160 | 70kg | 250kg | 100kg | 380v | 160kw |
Lò nung tần số trung bìnhCác thông số chính của nguồn điện
người mẫu | TXZ—15 | TXZ—25 | TXZ-35 | TXZ—45 | TXZ—70 | TXZ—90 | TXZ—110 | TXZ—160 |
nguồn điện đầu vào | 15KVA | 25KVA | 35KVA | 45KVA | 70KVA | 90KVA | 110KVA | 160KVA |
Sản lượng hiện tại | 3～22A | 5～45A | 10～70A | 15～95A | 20～130A | 25～170A | 30～200A | 30～250A |
Điện áp đầu ra | 70～520V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V |
Nguồn điện đầu vào | Ba pha 380V ±20% 50 hoặc 60HZ | |||||||
Tần số dao động đầu ra | 1KHZ ~ 20KHZ tùy thuộc vào yêu cầu gia nhiệt phôi của khách hàng | |||||||
thời gian tải | 100% 24 giờ làm việc liên tục | |||||||
Trọng lượng nguồn điện | 28kg | 30kg | 40kg | 50kg | 60kg | 80kg | 100kg | 122kg |
Khối lượng nguồn điện (rộng × cao × dài) CM | 27×45×46 | 27×45×52 | 35×55×65 | 50×88×75 | 50×88×75 | |||
Bộ yêu cầu nước làm mát hoàn chỉnh tần số trung bình | ≥0,2Mpa ≥6L/phút | ≥0,3Mpa ≥10L/phút | ≥0,3Mpa ≥20L/phút | ≥0,3Mpa ≥25L/phút | ||||
Yêu cầu nước làm mát cung cấp điện tần số trung bình | ≥0,2Mpa ≥3L/phút | ≥0,2Mpa ≥4L/phút | ≥0,2Mpa ≥6L/phút | ≥0,2Mpa ≥6L/phút | ||||
Đường thủy cung cấp điện | Một nơi bị nước xâm nhập; Một người hết nước | Một nơi bị nước xâm nhập; ba ra khỏi nước | ||||||
