Lò nấu chảy vàng/Lò nấu chảy đồng/Lò nấu chảy bạc/Lò nấu chảy nhôm

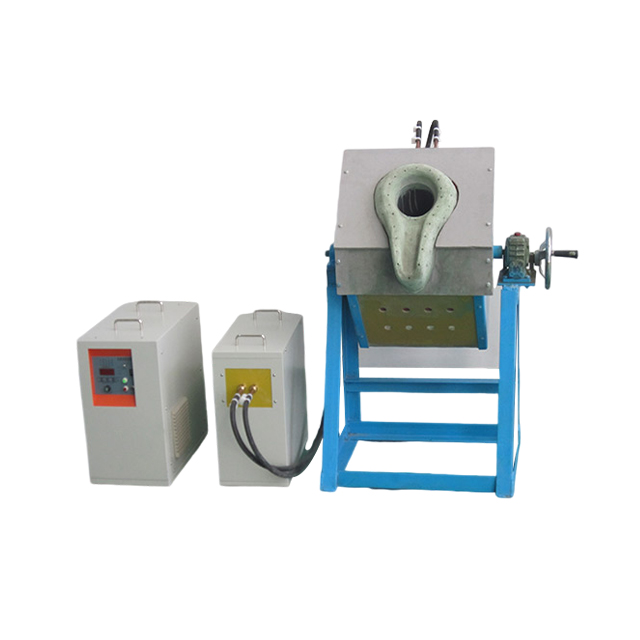

Các thành phần chính: (1) Nguồn điện tần số trung bình TXZ-15~TXZ-160 (2) Hộp tụ bù (3) Lò nấu chảy tip-down/lò nấu chảy cố định 2. Tần số dao động: 2-20KHZ 3. Thích hợp để nấu chảy từ 3kg đến 300kg
Nguyên lý nấu chảy của lò luyện tần số trung gian: Bộ nguồn sử dụng công nghệ mô-đun chuyển đổi tần số IGBT của Siemens ở trạng thái hoàn toàn rắn và áp dụng nguyên lý gia nhiệt dòng điện xoáy cảm ứng từ trường.Nó sử dụng dòng điện đi qua cuộn dây để tạo ra từ trường và làm nóng kim loại thông qua cảm ứng dòng điện xoáy do chính kim loại tạo ra.Kim loại được nung nóng ngay lập tức qua thùng chứa nồi nấu kim loại.Bắt đầu nấu chảy, nấu chảy kim loại thành chất lỏng, sau đó thực hiện các quá trình như nấu chảy, tinh chế, tinh chế, sau đó đúc và đúc bằng nhiều khuôn khác nhau.
Đặc điểm của lò nấu chảy tần số trung bình:
(1) Lò nung tần số trung bình được sử dụng để nấu chảy và nung nóng thép, thép không gỉ, đồng, nhôm, vàng, bạc và các vật liệu kim loại khác;công suất nóng chảy dao động từ 3kg đến 300kg.
(2) Nóng chảy tần số trung bình có tác dụng khuấy điện từ tốt, có lợi cho nhiệt độ và cấu trúc đồng đều của kim loại nóng chảy, có lợi cho cặn và giảm tạp chất;
(3) Dải tần số rộng, từ 1KHZ đến 20KHZ.Cuộn dây cảm ứng và tụ bù phù hợp có thể được thiết kế toàn diện, có tính đến lượng nóng chảy, hiệu ứng khuấy điện từ, hiệu suất gia nhiệt, tiếng ồn trong quá trình vận hành và các yếu tố khác để xác định tần số đầu ra;
(4) So với tần số trung bình được điều khiển bằng silicon, nó tiết kiệm năng lượng hơn ít nhất 20%;
(5) Thiết bị này có kích thước nhỏ và trọng lượng nhẹ, khả năng nóng chảy của nó dao động từ vài kg đến hàng trăm kg.Nó có nhiều lựa chọn và phù hợp cho cả sản xuất tại nhà máy và luyện kim khối lượng nhỏ trong các trường học và viện nghiên cứu.
Thông số kỹ thuật lò luyện chính và công suất sưởi:
Công suất gia nhiệt của mỗi lò nấu chảy được liệt kê trong bảng sau.Khi lò nguội, thời gian nóng chảy của mỗi lò là 50--60 phút.Khi lò nóng, thời gian nóng chảy của mỗi lò là 20--30 phút.
Sự chỉ rõ | Thép, sắt | vàng, bạc, đồng, thiếc | Nhôm, hợp kim nhôm | Điện áp đầu vào | nguồn điện đầu vào |
Lò luyện TXZ-15 | 2kg | 10kg | 3kg | 380v | 15kw |
Lò luyện TXZ-25 | 4kg | 20kg | 6kg | 380v | 25kw |
Lò luyện TXZ-35 | 8kg | 40kg | 10kg | 380v | 35kw |
Lò luyện TXZ-45 | 12kg | 50kg | 20kg | 380v | 45kw |
Lò luyện TXZ-70 | 25kg | 100kg | 30kg | 380v | 70kw |
Lò luyện TXZ-90 | 40kg | 120kg | 40kg | 380v | 90kw |
Lò nấu chảy TXZ-110 | 50kg | 150kg | 50kg | 380v | 110kw |
Lò nấu chảy TXZ-160 | 70kg | 250kg | 100kg | 380v | 160kw |
Các thông số chính của việc cung cấp năng lượng lò nung tần số trung bình:
người mẫu | TXZ—15 | TXZ—25 | TXZ-35 | TXZ—45 | TXZ—70 | TXZ—90 | TXZ—110 | TXZ—160 |
nguồn điện đầu vào | 15KVA | 25KVA | 35KVA | 45KVA | 70KVA | 90KVA | 110KVA | 160KVA |
Sản lượng hiện tại | 3～22A | 5～45A | 10～70A | 15～95A | 20～130A | 25～170A | 30～200A | 30～250A |
Điện áp đầu ra | 70～520V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V |
Nguồn điện đầu vào | Ba pha 380V ±20% 50 hoặc 60HZ | |||||||
Tần số dao động đầu ra | 1KHZ ~ 20KHZ tùy thuộc vào yêu cầu gia nhiệt phôi của khách hàng | |||||||
thời gian tải | 100% 24 giờ làm việc liên tục | |||||||
Trọng lượng nguồn điện | 28kg | 30kg | 40kg | 50kg | 60kg | 80kg | 100kg | 122kg |
Khối lượng nguồn điện (rộng × cao × dài) CM | 27×45×46 | 27×45×52 | 35×55×65 | 50×88×75 | 50×88×75 | |||
Bộ yêu cầu nước làm mát hoàn chỉnh tần số trung bình | ≥0,2Mpa ≥6L/phút | ≥0,3Mpa ≥10L/phút | ≥0,3Mpa ≥20L/phút | ≥0,3Mpa ≥25L/phút | ||||
Yêu cầu nước làm mát cung cấp điện tần số trung bình | ≥0,2Mpa ≥3L/phút | ≥0,2Mpa ≥4L/phút | ≥0,2Mpa ≥6L/phút | ≥0,2Mpa ≥6L/phút | ||||
Đường thủy cung cấp điện | Một nơi bị nước xâm nhập; Một người hết nước | Một nơi bị nước xâm nhập; ba ra khỏi nước | ||||||
