Thông số kỹ thuật chính của TXZ-25:
1. Công suất đầu vào: 25KW
2. Dòng điện đầu ra: 5-45A
3. Điện áp đầu ra: 70-550V,
4. Tần số dao động: 1-20KHZ tùy thuộc vào yêu cầu gia nhiệt phôi của khách hàng
5. Nguồn điện vào: 380V ba pha ±20% 50 hoặc 60HZ
6. Khối lượng nguồn điện (CM): 27 chiều rộng × 45 chiều cao × 46 chiều dài
7. Trọng lượng nguồn điện: 24kg
8. Thời lượng tải: 100% 24 giờ, làm việc liên tục
9. Yêu cầu cáp nguồn đầu vào: dây đồng mềm 10 mm2, dây nối đất thiết bị: dây đồng mềm 6 mm2
10. Yêu cầu mở không khí cấp nguồn đầu vào: 3 × 80A
11. Yêu cầu về nước làm mát lò hoàn chỉnh trung tần: ≥0,2Mpa ≥10L/phút
12. Yêu cầu nước làm mát cung cấp điện tần số trung bình: ≥0,2Mpa ≥4L/phút
13. Đường cấp điện: một đầu nước vào và một đầu nước ra.
14. Ống dẫn nước vào kết nối với thiết bị: đường kính trong 8MM, ống xả nước kết nối với thiết bị: đường kính trong 8MM, ống nước nối với van nước: đường kính trong 25MM,
15. Một máy bơm tăng áp có công suất 0,75KW và độ nâng 30-50 mét.Nó cũng được trang bị một bể chứa nước có thể tích 4 mét khối.
Giới thiệu thiết bị gia nhiệt cảm ứng tần số trung bình
Tần số của các sản phẩm dòng TXZ tần số trung bình là 1-20KHZ và công suất là 15-160KW.Do tần số thấp, các sản phẩm này chủ yếu được sử dụng trong các ứng dụng có độ sâu gia nhiệt sâu hoặc khả năng truyền nhiệt, chẳng hạn như rèn nóng vật liệu dạng thanh, nấu chảy vật liệu kim loại trong phạm vi 200kg và kết hợp nhiệt., ủ khuôn tổng thể, gia nhiệt trước khi hàn, v.v.
Ưu điểm của nguồn điện trung tần TXZ:
Bộ nguồn tần số trung bình dòng TXZ áp dụng chuyển đổi tần số IGBT ở trạng thái rắn và điều chỉnh công suất.Thiết bị được thiết kế với đầy đủ các chức năng bảo vệ như bảo vệ quá dòng, bảo vệ thiếu nước, bảo vệ quá nhiệt, bảo vệ quá áp, bảo vệ ngắn mạch, bảo vệ mất pha,… nhằm tăng độ tin cậy cho thiết bị.Nó linh hoạt và thuận tiện cho việc bảo trì thiết bị;thiết bị có nhiều chức năng hiển thị khác nhau như hiển thị tần số, hiển thị dòng điện, hiển thị điện áp và hiển thị công suất, giúp điều kiện làm việc của thiết bị trở nên trực quan và có vai trò hướng dẫn nhiều hơn trong việc thiết kế cuộn dây cảm ứng và điều chỉnh điện dung;Thiết bị tần số trung bình dòng TXZ Nó có kích thước nhỏ và trọng lượng nhẹ.So với các bộ nguồn tần số trung bình được điều khiển bằng silicon thông thường, nó có thể tiết kiệm không gian sản xuất gấp 10 lần cho khách hàng.Tất cả các thiết bị đều có tải đầy đủ 100% và khả năng làm việc liên tục 24 giờ.Thiết bị này hoạt động hiệu quả và tiết kiệm năng lượng, đồng thời có sẵn trong toàn bộ phạm vi công suất.Hệ số công suất và hiệu suất năng lượng cực cao.
Tất cả các bộ nguồn tần số trung bình TXZ đều sử dụng mạch cộng hưởng song song.Tùy thuộc vào ứng dụng, đầu ra trực tiếp có thể được chọn.Cấu trúc và thành phần cơ bản là: nguồn điện trung tần + tụ điện + cuộn cảm ứng trung tần

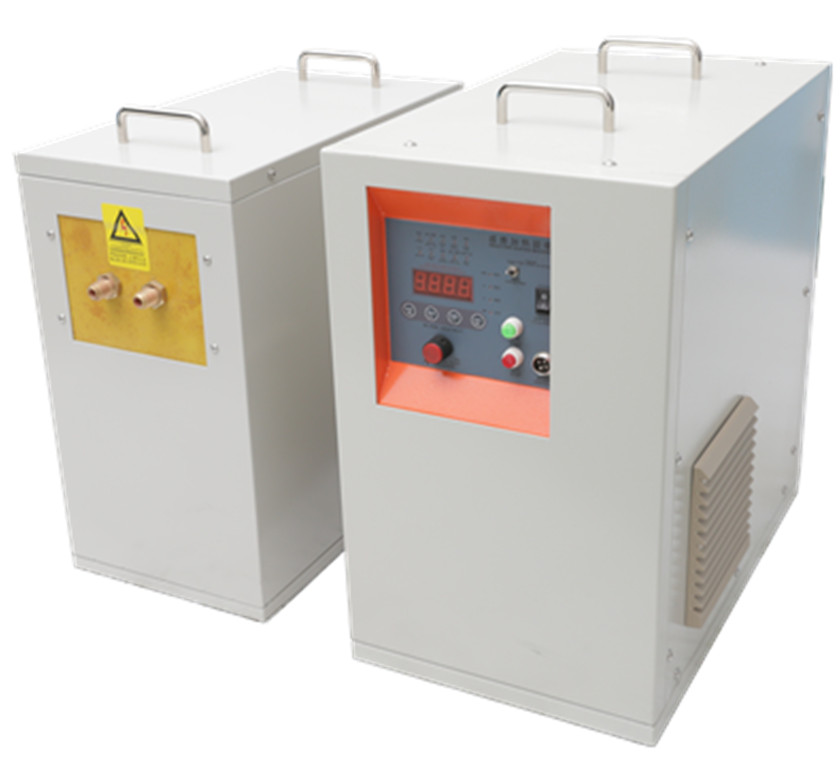

Như hình dưới đây: bộ cấp nguồn tần số trung gian và hộp tụ điện là những thành phần cơ bản nhất của lò gia nhiệt tần số trung gian.
Loại cấu trúc thiết bị này được sử dụng phổ biến nhất.Ví dụ, lò rèn tần số trung bình, lò luyện trung tần, v.v. đều sử dụng cấu trúc này.Thiết bị đơn giản, tổn thất thấp, hiệu quả công việc cao và chi phí sản xuất thấp.
Cuộn dây cảm ứng của lò sưởi tần số trung gian tương đối dài và thường được quấn bằng ống đồng dài 3-10 mét. Do nguồn điện tần số trung gian được xuất trực tiếp nên điện áp trên cuộn dây cảm ứng lên tới 550V và không bị cô lập từ nguồn điện chính.Vì vậy, cuộn dây cảm ứng phải được cách điện tốt, không thể tiếp xúc trực tiếp;
Trong trường hợp bình thường, nguồn điện tần số trung gian là sản phẩm tiêu chuẩn và dải tần là 1-20KHZ.Nó tự động làm theo;chúng ta cần thiết kế hộp tụ điện và cuộn cảm ứng theo yêu cầu gia nhiệt và gia nhiệt của khách hàng để đạt được hiệu quả gia nhiệt và hiệu suất gia nhiệt.
Các thông số chính của nguồn điện tần số trung gian
người mẫu | TXZ—15 | TXZ—25 | TXZ—35 | TXZ—45 | TXZ—70 | TXZ—90 | TXZ—110 | TXZ—160 |
nguồn điện đầu vào | 15KVA | 25KVA | 35KVA | 45KVA | 70KVA | 90KVA | 110KVA | 160KVA |
Sản lượng hiện tại | 3～22A | 5～45A | 10～70A | 15～95A | 20～130A | 25～170A | 30～200A | 30～250A |
Điện áp đầu ra | 70～520V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V | 70～550V |
Nguồn điện đầu vào | Ba pha 380V ±20% 50 hoặc 60HZ | |||||||
Tần số dao động đầu ra | 1KHZ ~ 20KHZ tùy thuộc vào yêu cầu gia nhiệt phôi của khách hàng | |||||||
thời gian tải | 100% 24 giờ làm việc liên tục | |||||||
Trọng lượng nguồn điện | 28kg | 30kg | 40kg | 50kg | 60kg | 80kg | 100kg | 122kg |
Khối lượng nguồn điện (rộng × cao × dài) CM | 27×45×46 | 27×45×52 | 35×55×65 | 50×88×75 | 50×88×75 | |||
Bộ yêu cầu nước làm mát hoàn chỉnh tần số trung bình | ≥0,2Mpa ≥6L/phút | ≥0,3Mpa ≥10L/phút | ≥0,3Mpa ≥20L/phút | ≥0,3Mpa ≥25L/phút | ||||
Yêu cầu nước làm mát cung cấp điện tần số trung bình | ≥0,2Mpa ≥3L/phút | ≥0,2Mpa ≥4L/phút | ≥0,2Mpa ≥6L/phút | ≥0,2Mpa ≥6L/phút | ||||
Đường thủy cung cấp điện | Một nơi bị nước xâm nhập; Một người hết nước | Một nơi bị nước xâm nhập; ba ra khỏi nước | ||||||
