TXZ-110

Thông số kỹ thuật chính của thiết bị gia nhiệt cảm ứng tần số trung bình TXZ-110:

1. Công suất đầu vào: 110KW

2. Dòng điện đầu ra: 30-200A

3. Điện áp đầu ra: 70-550V,

4. Tần số dao động: 1-20KHZ

5. Nguồn điện vào: 380V ba pha    ±20%     50 hoặc 60HZ

6. Khối lượng nguồn điện (CM): 40 chiều rộng × 87 chiều cao 75 chiều dài

7. Trọng lượng nguồn điện: 89kg

8. Thời lượng tải: 100% 24 giờ, làm việc liên tục

8. Bộ yêu cầu nước làm mát hoàn chỉnh: ≥0,3Mpa     ≥20L/phút

Giới thiệu thiết bị gia nhiệt cảm ứng tần số trung bình

Tần số của các sản phẩm dòng TXZ tần số trung bình là 1-20KHZ và công suất là 15-160KW.Do tần số thấp, các sản phẩm này chủ yếu được sử dụng trong các ứng dụng có độ sâu gia nhiệt sâu hoặc khả năng thâm nhập nhiệt, chẳng hạn như rèn nóng thanh, nấu chảy vật liệu kim loại trong phạm vi 200kg và kết hợp nhiệt., ủ khuôn tổng thể, gia nhiệt trước khi hàn, v.v.

 Ưu điểm của nguồn điện trung tần TXZ:

Bộ nguồn tần số trung bình dòng TXZ áp dụng chuyển đổi tần số IGBT ở trạng thái rắn và điều chỉnh công suất.Thiết bị được thiết kế với đầy đủ các chức năng bảo vệ như bảo vệ quá dòng, bảo vệ thiếu nước, bảo vệ quá nhiệt, bảo vệ quá áp, bảo vệ ngắn mạch, bảo vệ mất pha,… nhằm tăng độ tin cậy cho thiết bị.Nó linh hoạt và thuận tiện cho việc bảo trì thiết bị;thiết bị có nhiều chức năng hiển thị khác nhau như hiển thị tần số, hiển thị dòng điện, hiển thị điện áp và hiển thị công suất, giúp điều kiện làm việc của thiết bị trở nên trực quan và có vai trò hướng dẫn nhiều hơn trong việc thiết kế cuộn dây cảm ứng và điều chỉnh điện dung;Thiết bị tần số trung bình dòng TXZ nhỏ và nhẹ, có thể tiết kiệm không gian sản xuất cho khách hàng gấp 10 lần so với các bộ nguồn tần số trung gian loại thyristor thông thường;tất cả các thiết bị đều hoạt động ở mức đầy tải 100%, có khả năng làm việc liên tục 24 giờ;thiết bị này có khả năng tiết kiệm năng lượng cao và luôn sẵn sàng trong dải công suất tối đa.Hệ số công suất và hiệu suất năng lượng cực cao.

Tất cả các bộ nguồn tần số trung bình TXZ đều sử dụng mạch cộng hưởng song song.Tùy thuộc vào ứng dụng, đầu ra trực tiếp có thể được chọn.Cấu trúc và thành phần cơ bản là: nguồn điện trung tần + tụ điện + cuộn cảm ứng trung tần

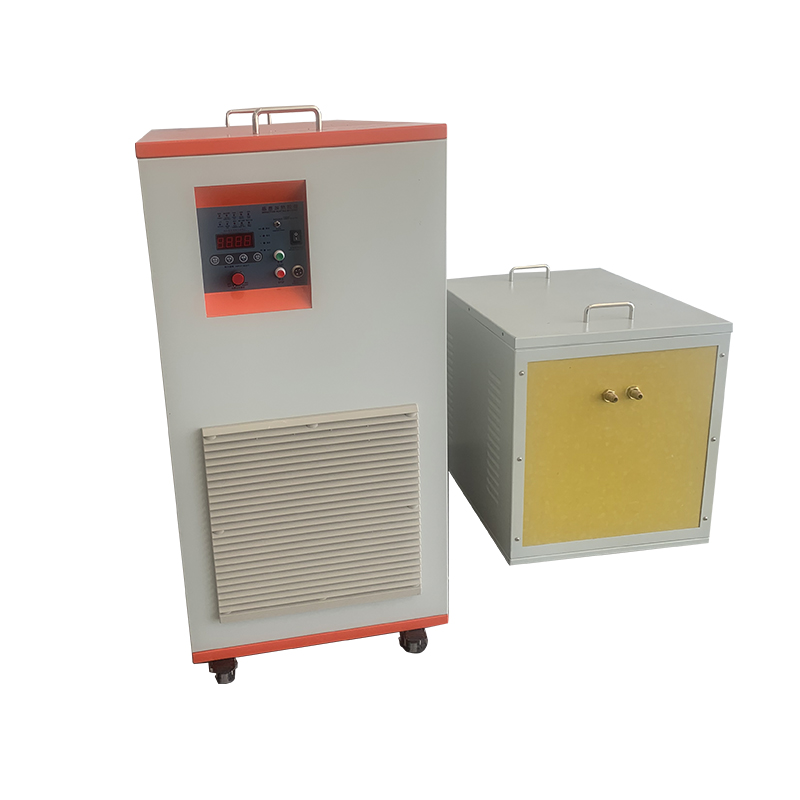

Như hình dưới đây: bộ cấp nguồn tần số trung gian và hộp tụ điện là những thành phần cơ bản nhất của lò gia nhiệt tần số trung gian.

Loại cấu trúc thiết bị này được sử dụng phổ biến nhất.Ví dụ, lò rèn tần số trung bình, lò luyện trung tần, v.v. đều sử dụng cấu trúc này.Thiết bị đơn giản, tổn thất thấp, hiệu quả công việc cao và chi phí sản xuất thấp.

Cuộn dây cảm ứng của lò sưởi tần số trung gian tương đối dài và thường được quấn bằng ống đồng dài 3-10 mét. Do nguồn điện tần số trung gian được xuất trực tiếp nên điện áp trên cuộn dây cảm ứng là 550V và không cách ly với quyền lực chính.Vì vậy, cuộn dây cảm ứng phải được cách điện tốt, không thể tiếp xúc trực tiếp;

Trong trường hợp bình thường, nguồn điện tần số trung gian là sản phẩm tiêu chuẩn và dải tần là 1-20KHZ.Nó tự động làm theo;chúng ta cần thiết kế hộp tụ điện và cuộn cảm ứng theo yêu cầu gia nhiệt và gia nhiệt của khách hàng để đạt được hiệu quả gia nhiệt và hiệu suất gia nhiệt.

Các thông số chính của nguồn điện tần số trung gian

người mẫu	TXZ—15	TXZ—25	TXZ-35	TXZ—45	TXZ—70	TXZ—90	TXZ—110	TXZ—160
nguồn điện đầu vào	15KVA	25KVA	35KVA	45KVA	70KVA	90KVA	110KVA	160KVA
Sản lượng hiện tại	3～22A	5～45A	10～70A	15～95A	20～130A	25～170A	30～200A	30～250A
Điện áp đầu ra	70～520V	70～550V	70～550V	70～550V	70～550V	70～550V	70～550V	70～550V
Nguồn điện đầu vào	Ba pha 380V    ±20%     50 hoặc 60HZ
Tần số dao động đầu ra	1KHZ ~ 20KHZ tùy thuộc vào yêu cầu gia nhiệt phôi của khách hàng
thời gian tải	100%    24 giờ    làm việc liên tục
Trọng lượng nguồn điện	28kg	30kg	40kg	50kg	60kg	80kg	100kg	122kg
Khối lượng nguồn điện (rộng × cao × dài) CM	27×45×46		27×45×52	35×55×65		50×88×75		50×88×75
Bộ yêu cầu nước làm mát hoàn chỉnh tần số trung bình	≥0,2Mpa     ≥6L/phút		≥0,3Mpa     ≥10L/phút		≥0,3Mpa     ≥20L/phút			≥0,3Mpa     ≥25L/phút
Yêu cầu nước làm mát cung cấp điện tần số trung bình	≥0,2Mpa     ≥3L/phút		≥0,2Mpa     ≥4L/phút		≥0,2Mpa     ≥6L/phút			≥0,2Mpa     ≥6L/phút
Đường thủy cung cấp điện	Một nơi bị nước xâm nhập;     Một người hết nước			Một nơi bị nước xâm nhập;         ba ra khỏi nước
