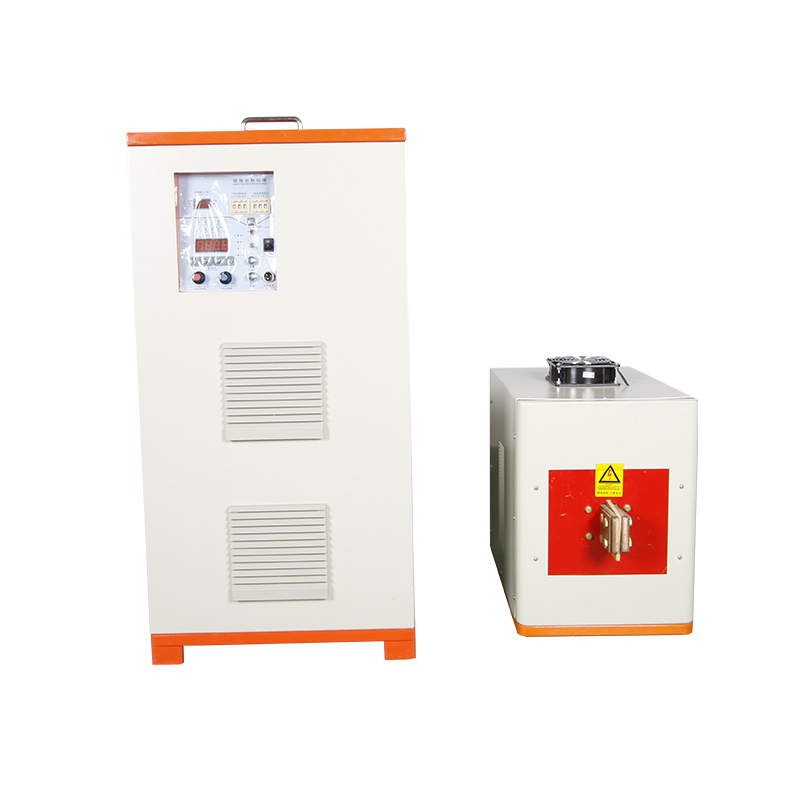

TXCG-60 Các thông số kỹ thuật chính:
(1) Thông số kỹ thuật: TXCG-60 (2) Công suất đầu vào: 60KW (3) Tần số dao động: 50-150KHZ (4) Dòng điện gia nhiệt: 15~145A (5) Điện áp đầu vào: ba pha 380V 50HZ (6) Thời gian tải: 100% (7) Kết nối chính và mở rộng: dài 2 mét (8) Thời gian gia nhiệt và giữ: 0,1~99,9 giây (9) Yêu cầu nước làm mát: ≥0,2MPa ≥10L/phút (10) Trọng lượng máy chính: 50kg (11) Trọng lượng mở rộng: 27kg (12) Thể tích máy chủ (CM): 70 chiều dài × 40 chiều rộng × 78 chiều cao (13) Khối lượng mở rộng (CM): 45 chiều dài × 30 chiều rộng × 40 chiều cao
Thông số kỹ thuật và thông số chính:
Thông số kỹ thuật chính | nguồn điện đầu vào | Tần số đầu ra | Điện áp đầu vào | Khả năng tiếp cận |
TXCG-10 Tất cả hợp lại thành một | 10KW | 80—250KHZ | tiêu chuẩn 380V ba pha 50 hoặc 60HZ | 1. Tất cả các thiết bị đều có loại B, nghĩa là loại chia đôi.Chiều dài kết nối tiêu chuẩn của thiết bị chính và thiết bị mở rộng là 2 mét và cũng có thể tùy chỉnh 2-6 mét; 2. Tất cả các thiết bị đều có loại A, là loại điều khiển tự động, có chức năng điều chỉnh công suất và thời gian giữ nhiệt; 3. Ví dụ: TXCG-20AB là thiết bị loại chia đôi 20KW có thời gian |
TXCG-10A Loại tự kiểm soát | ||||
TXCG-20 Tất cả hợp lại thành một | 20KW | 80-250KHZ | ||
TXCG-20A Tất cả hợp lại thành một | ||||
TXCG-20B loại phân chia | ||||
Loại tự động chia TXCG-20AB | ||||
Loại tự động chia TXCG-30AB | 30KW | 80-200KHZ | ||
Loại tự động chia TXCG-40AB | 40KW | 80—200KHZ | ||
Loại tự động chia TXCG-60AB | 60KW | 80-180KHZ | ||
Loại tự động chia TXCG-100AB | 100KW | 80-150KHZ |
Các ứng dụng chính và nguyên tắc làm việc:
Sản phẩm này phù hợp cho nhiều ứng dụng sưởi ấm như:
(1) Xử lý nhiệt các bánh răng lớn và nhỏ, trục lớn và nhỏ và các bộ phận khác
(2) Keo gia nhiệt cho vít thép carbon và vít thép không gỉ
(3) Luyện Maglev cho các trường học và viện nghiên cứu
(4) Luyện kim loại phế liệu hoặc bột
(5) Cấu trúc của loạt thiết bị này như hàn nối ống đồng áp dụng công nghệ điều khiển biến tần thế hệ thứ ba của công ty chúng tôi.Trên cơ sở sử dụng các thiết bị IGBT thông thường, thiết bị không chỉ có thể phát ra nguồn điện tần số cao công suất cao với tần số lên tới 250 KHZ mà còn có độ tin cậy cao giúp có thể thay thế tần số cao dạng ống bằng tần số cao trạng thái rắn.
Ưu điểm và ứng dụng có chức năng hẹn giờ: 1. Công suất làm nóng, thời gian làm nóng, công suất giữ và thời gian giữ được điều chỉnh độc lập, có thể kiểm soát hiệu quả đường cong làm nóng và nhiệt độ làm nóng ở một mức độ nhất định;2. Áp dụng để gia nhiệt phôi có độ lặp lại cao và gia nhiệt nhanh;3. Khi sử dụng trong hàn thiếc, sự kết hợp giữa chức năng gia nhiệt nhanh và bảo quản nhiệt được sử dụng để đạt được khả năng gia nhiệt nhanh, đồng thời duy trì nhiệt khi chất hàn nóng chảy, để chất hàn có thể lan rộng hoàn toàn;
Ưu điểm và ứng dụng của cấu trúc phân chia: 1. Trong thiết bị phân chia, nguồn điện tần số cao (máy chủ) và máy biến áp tần số cao (phần mở rộng) được tách riêng và kết nối giữa bộ phận chính và bộ phận mở rộng dài 2 mét;2. Áp dụng để làm việc trong môi trường kém Máy chủ có thể được đặt trong một không gian sạch sẽ, giúp giảm đáng kể tỷ lệ bảo trì máy chủ và tăng độ tin cậy của thiết bị;3. Khi được sử dụng trong các hoạt động của dây chuyền lắp ráp hoặc bộ thiết bị hoàn chỉnh, các phần mở rộng nhỏ chiếm ít không gian trên bàn và dễ di chuyển;
Nguyên lý làm việc và đặc điểm cấu trúc Dòng thiết bị này sử dụng mạch cộng hưởng nối tiếp.Sau khi cộng hưởng, nó phát ra nguồn điện tần số cao, điện áp thấp thông qua máy biến áp tần số cao. Cấu trúc cộng hưởng được thể hiện trong hình:
Loạt thiết bị này sử dụng các thiết bị nguồn IGBT và công nghệ điều khiển bộ chuyển đổi thế hệ thứ ba của công ty chúng tôi --- công nghệ điều khiển bộ chuyển đổi quy định kép. Trong công nghệ này, công suất và tần số được điều khiển độc lập.Các thiết bị chuyển mạch IGBT và cuộn cảm vô định hình được sử dụng để tạo thành mạch cắt tần số cao để điều chỉnh nguồn điện.Công nghệ theo dõi tự động tần số và cộng hưởng dòng IGBT được sử dụng để đạt được quy trình đảo ngược điều khiển chuyển mạch mềm chính xác, do đó Độ tin cậy làm việc của thiết bị dưới công suất cao đã được cải thiện đáng kể, điều này cho phép thiết bị được phát triển trong trường năng lượng cao và 100 % chu kỳ hoạt động của thiết bị có thể đạt được.
Trong loạt thiết bị này, tụ điện cộng hưởng được mắc nối tiếp ở phía thứ cấp của máy biến áp tần số cao nên điện áp trên máy biến áp tần số cao thấp, giúp giảm đáng kể các vấn đề về cách điện và tia lửa do điện áp cao gây ra, rất nhiều. nâng cao độ tin cậy vận hành của thiết bị.Đồng thời, máy biến áp tần số cao có kích thước nhỏ, trọng lượng nhẹ và tổn thất thấp.
