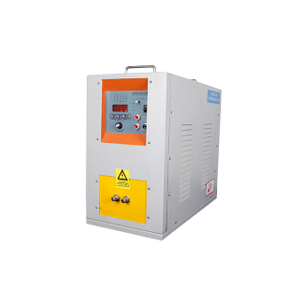

TXCG-40 Các thông số kỹ thuật chính:
(1) Thông số kỹ thuật: TXCG-40 (2) Công suất đầu vào: 40KW (3) Tần số dao động: 80-200KHZ (4) Dòng điện gia nhiệt: 10 ~ 100A (5) Điện áp đầu vào: ba pha 380V 50HZ (6) Thời gian tải: 100% (7) Kết nối chính và mở rộng: dài 2 mét (8) Thời gian gia nhiệt và giữ: 0,1~99,9 giây (9) Yêu cầu nước làm mát: ≥0,2MPa ≥10L/phút (10) Trọng lượng máy chính: 50kg (11) Trọng lượng mở rộng: 27kg (12) Thể tích máy chủ (CM): 60 chiều dài × 35 chiều rộng × 52 chiều cao (13) Khối lượng mở rộng (CM): 45 chiều dài × 30 chiều rộng × 40 chiều cao
tính năng chính:
1. Sử dụng các thiết bị nguồn IGBT và công nghệ điều khiển bộ chuyển đổi độc đáo của công ty chúng tôi, thiết bị có độ tin cậy cao hơn và chi phí bảo trì thấp;2. Sử dụng thiết bị IGBT thông thường, tần số hoạt động của thiết bị đạt 200KHZ, với công nghệ điều khiển tiên tiến, 3. Tải 100% Tốc độ liên tục, hoạt động 24 giờ ở công suất tối đa;4. Với chức năng điều khiển dòng điện/công suất không đổi, hiệu suất làm nóng cao hơn;5. Hiển thị đầy đủ công suất đầu ra, tần số và dòng điện;6. Lắp đặt đơn giản, chỉ cần kết nối điện và nước. Có thể sử dụng mà không cần nhân viên đặc biệt lắp đặt;7. Thu nhỏ giúp tiết kiệm không gian lắp đặt thiết bị và dễ bảo trì;8. Loại điều khiển tự động có thể điều chỉnh công suất và thời gian của quá trình gia nhiệt và bảo quản nhiệt, điều này có lợi cho việc cải thiện khả năng lặp lại của chất lượng gia nhiệt và đơn giản hóa hoạt động của công nhân.
Thông số kỹ thuật và thông số chính:
Thông số kỹ thuật chính | nguồn điện đầu vào | Tần số đầu ra | Điện áp đầu vào | Khả năng tiếp cận |
TXCG-10 Tất cả hợp lại thành một | 10KW | 80—250KHZ | tiêu chuẩn 380V ba pha 50 hoặc 60HZ | 1. Tất cả các thiết bị đều có loại B, tức là loại chia đôi.Chiều dài kết nối tiêu chuẩn của thiết bị chính và thiết bị mở rộng là 2 mét và cũng có thể tùy chỉnh 2-6 mét; 2. Tất cả các thiết bị đều có loại A, là loại điều khiển tự động, có chức năng điều chỉnh công suất và thời gian giữ nhiệt; 3. Ví dụ: TXCG-20AB là thiết bị loại chia đôi 20KW có thời gian |
TXCG-10A Loại tự kiểm soát | ||||
TXCG-20 Tất cả hợp lại thành một | 20KW | 80-250KHZ | ||
TXCG-20A Tất cả hợp lại thành một | ||||
TXCG-20B loại phân chia | ||||
Loại tự động chia TXCG-20AB | ||||
Loại tự động chia TXCG-30AB | 30KW | 80-200KHZ | ||
Loại tự động chia TXCG-40AB | 40KW | 80—200KHZ | ||
Loại tự động chia TXCG-60AB | 60KW | 80-180KHZ | ||
Loại tự động chia TXCG-100AB | 100KW | 80-150KHZ |
Các ứng dụng chính và nguyên tắc làm việc:
Sản phẩm này phù hợp cho nhiều ứng dụng sưởi ấm như:
(1) Xử lý nhiệt các bánh răng lớn và nhỏ, trục lớn và nhỏ và các bộ phận khác
(2) Keo gia nhiệt cho vít thép carbon và vít thép không gỉ
(3) Luyện Maglev cho các trường học và viện nghiên cứu
(4) Luyện kim loại phế liệu hoặc bột
(5) Hàn nối ống đồng, v.v.
Cấu trúc của loạt thiết bị này áp dụng công nghệ điều khiển biến tần thế hệ thứ ba của công ty chúng tôi.Trên cơ sở sử dụng các thiết bị IGBT thông thường, thiết bị không chỉ có thể phát ra nguồn điện tần số cao công suất cao với tần số lên tới 250 KHZ mà còn có độ tin cậy thiết bị cao, khiến tần số cao ở trạng thái rắn có thể thay thế tần số cao của ống chân không.
Ưu điểm và ứng dụng có chức năng hẹn giờ: 1. Công suất làm nóng, thời gian làm nóng, công suất giữ và thời gian giữ được điều chỉnh độc lập, có thể kiểm soát hiệu quả đường cong làm nóng và nhiệt độ làm nóng ở một mức độ nhất định;2. Áp dụng để gia nhiệt phôi có độ lặp lại cao và gia nhiệt nhanh;3. Khi sử dụng trong hàn thiếc, sự kết hợp giữa chức năng gia nhiệt nhanh và bảo quản nhiệt được sử dụng để đạt được khả năng gia nhiệt nhanh, đồng thời duy trì nhiệt khi chất hàn nóng chảy, để chất hàn có thể lan rộng hoàn toàn;

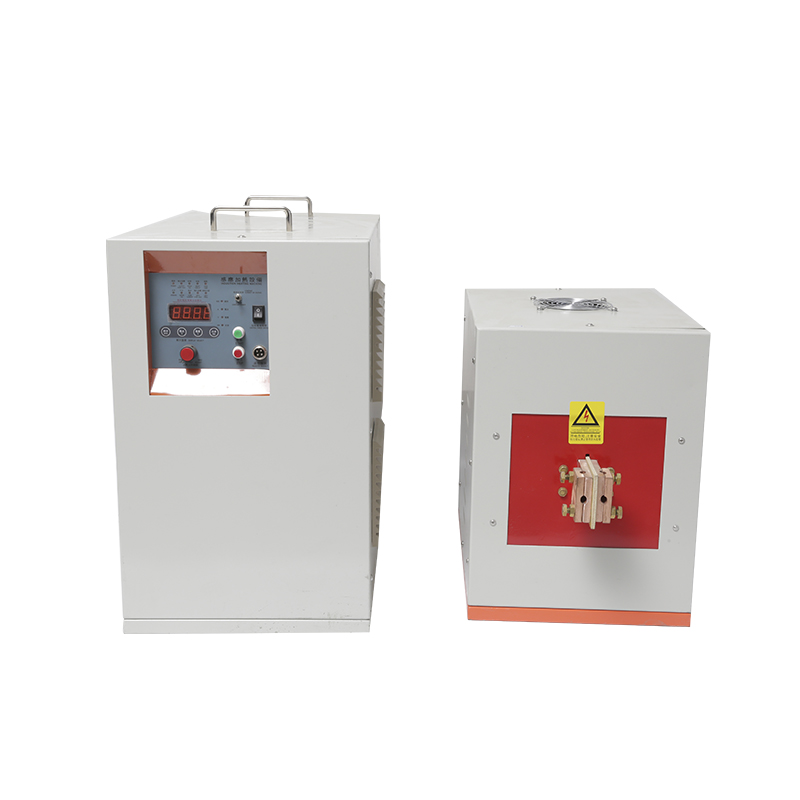

Ưu điểm và ứng dụng của cấu trúc phân chia: 1. Trong thiết bị phân chia, nguồn điện tần số cao (máy chủ) và máy biến áp tần số cao (phần mở rộng) được tách riêng và kết nối giữa bộ phận chính và bộ phận mở rộng dài 2 mét;2. Áp dụng để làm việc trong môi trường kém Máy chủ có thể được đặt trong một không gian sạch sẽ, giúp giảm đáng kể tỷ lệ bảo trì máy chủ và tăng độ tin cậy của thiết bị;3. Khi được sử dụng trong các hoạt động của dây chuyền lắp ráp hoặc bộ thiết bị hoàn chỉnh, các phần mở rộng nhỏ chiếm ít không gian trên bàn và dễ di chuyển;
Nguyên lý làm việc và đặc điểm cấu trúc Dòng thiết bị này sử dụng mạch cộng hưởng nối tiếp.Sau khi cộng hưởng, nó phát ra nguồn điện tần số cao, điện áp thấp thông qua máy biến áp tần số cao. Cấu trúc cộng hưởng được thể hiện trong hình:
Loạt thiết bị này sử dụng các thiết bị nguồn IGBT và công nghệ điều khiển bộ chuyển đổi thế hệ thứ ba của công ty chúng tôi --- công nghệ điều khiển bộ chuyển đổi quy định kép. Trong công nghệ này, công suất và tần số được điều khiển độc lập.Các thiết bị chuyển mạch IGBT và cuộn cảm vô định hình được sử dụng để tạo thành mạch cắt tần số cao để điều chỉnh nguồn điện.Công nghệ theo dõi tự động tần số và cộng hưởng dòng IGBT được sử dụng để đạt được quy trình đảo ngược điều khiển chuyển mạch mềm chính xác, do đó Độ tin cậy làm việc của thiết bị dưới công suất cao đã được cải thiện đáng kể, điều này cho phép thiết bị được phát triển trong trường năng lượng cao và 100 Có thể đạt được % chu kỳ làm việc của thiết bị. Trong loạt thiết bị này, tụ điện cộng hưởng được mắc nối tiếp ở phía thứ cấp của máy biến áp tần số cao, do đó điện áp trên máy biến áp tần số cao thấp, làm giảm đáng kể khả năng cách điện và sự cố tia lửa do điện áp cao gây ra, cải thiện đáng kể độ tin cậy vận hành của thiết bị.Đồng thời, máy biến áp tần số cao có kích thước nhỏ, trọng lượng nhẹ và tổn thất thấp.
Các thông số kỹ thuật chính:
1. Công suất đầu vào: TXCG-40B: 40KW
TXCG-60B: 60KW
2. Điện áp đầu vào: ba pha 380V, 50 hoặc 60HZ
3. Tần số dao động: TXCG-40B: 50—200KHZ;
TXCG-60B: 50—150KHZ
4. Yêu cầu về nước làm mát: 0,2Mpa, 10 L/phút
5. Thời lượng tải:
6. Chức năng hẹn giờ được điều khiển tự động: thời gian làm nóng, thời gian giữ: 0,1-99,9 giây
7. Chiều dài kết nối mở rộng chính: 2 mét
8. Trọng lượng và khối lượng
tính năng chính:
1. Sử dụng thiết bị nguồn IGBT và công nghệ điều khiển biến tần độc đáo, thiết bị có độ tin cậy cao và chi phí bảo trì thấp;
2. Thời gian tải, dưới nguồn điện, hoạt động 24 giờ;
3. Nó có chức năng điều khiển dòng điện/công suất không đổi và hiệu suất sưởi ấm cao;
4. Hiển thị đầy đủ công suất đầu ra, tần số và dòng điện;
5. Dễ dàng lắp đặt, chỉ cần kết nối điện nước là có thể sử dụng, không cần nhân viên đặc biệt lắp đặt;
6. Thu nhỏ, tiết kiệm không gian lắp đặt thiết bị và bảo trì dễ dàng;
7. Loại điều khiển tự động có thể điều chỉnh công suất và thời gian của quá trình gia nhiệt và bảo quản nhiệt, điều này có lợi cho việc cải thiện khả năng lặp lại chất lượng gia nhiệt và đơn giản hóa hoạt động của công nhân.
